Prijs ombouw machine: drie rekenvoorbeelden
In een vorig artikel reikten we u enkele tips aan om een beter zicht te krijgen op de prijs voor de ombouw van een machine. Met als conclusie dat naast materialen ook uren een belangrijke rol spelen. Om dat verder te verduidelijken, zoomen we in op drie van onze realisaties.
Dit zijn drie voorbeelden uit de praktijk. Elke ombouw werd ook effectief uitgevoerd en nagecalculeerd. Om vanzelfsprekende redenen noemen we de bedrijven niet met naam en toenaam. En beschrijven we alleen de grote lijnen van de ombouw in kwestie.
Rekenvoorbeeld 1: scharnierautomaat
Voor deze installatie nemen we u mee naar de schrijnwerkafdeling van een bouwbedrijf. Deze scharnierautomaat freest een holte, plaatst een scharnier erin en schroeft die scharnier vast.
Voor de ombouw
- Er waren geen elektrische schema’s
- Geen PLC, alles gebeurde nog zuiver pneumatisch
- Machineveiligheid was zo goed als onbestaande
- Storingen zoeken nam veel tijd in beslag
Wat deden wij?
- Metalen statief erop gelast
- Integratie HMI
- Installatie PLC
- Lastschakelaar geplaatst
- LOTO-procedure geïntegreerd
- Noodstopknop geplaatst
- Lichtgordijn geplaatst mbt machineveiligheid
- …

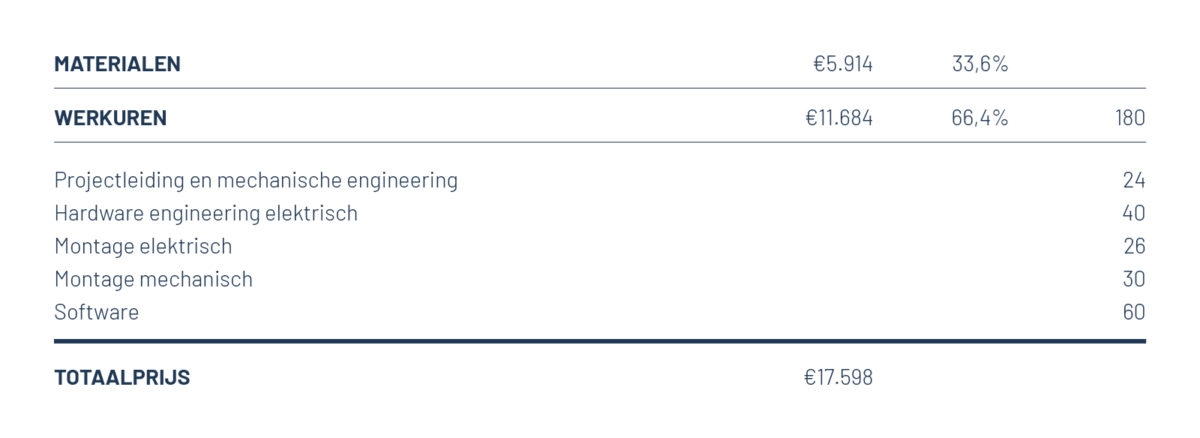

Prijs ombouw van deze machine
Zoals u ziet, ligt het zwaartepunt hier op de uren. Laten we dat even even verduidelijken.
Onze projectleider heeft drie dagen full time gewerkt op dit project: opvolging, vergaderingen, documentatie opstellen…
Onze engineers en monteurs zijn ter plaatse gegaan om de situatie in kaart te brengen. Alleen zo kunnen we een goed beeld krijgen van de machine, de actiepunten oplijsten en de materiaallijst opstellen. Om daarna op basis daarvan de nodige elektrische en mechanische schema’s uit te tekenen. Die vormen dan weer de basis voor de eigenlijke werken: de elektrische en mechanische montage.
De laatste stap bestaat eruit om de juiste code te schrijven. Van de lijnen die alles aansturen tot en met de boodschappen van de HMI.
Rekenvoorbeeld 2: recyclagemachine metaalindustrie
Voor deze case bevinden we ons in de zware metaalindustrie. We retrofitten een recyclagemachine die metaal recycleert.
Voor de ombouw
Ook hier waren er verschillende uitdagingen:
- Niet-aangepast hekwerk
- Hamerstations die de hele tijd draaiden
- Mechanische schakelaars die constant storingen gaven
- Ontoereikende machineveiligheid
- …
Wat deden wij?
- Ontwikkeling en plaatsing veiligheidshekken
- Plaatsing veiligheidslichtgordijnen
- Integratie robotsturing
- PLC-programmatie
- Nieuwe contactoren en bekabeling
- Betere diagnosemogelijkheden
- …
Prijs ombouw van deze machine
Zoals u al merkt: een andere verdeling dan bij de eerste case. De materialen en werkuren zijn hier in balans. Dit is trouwens een veel gangbaarder beeld, want in de meeste cases zijn deze twee posten in evenwicht.
Wat leren we hieruit? Dat als u een zicht hebt op de kosten van de materialen, en u die maal twee doet, u een realistisch beeld heeft op het totale kostenplaatje.
Over de grootteorde van dit kostenplaatje: inderdaad, een serieuze investering. Maar een nieuwe installatie had in dit geval een veelvoud gekost.
Rekenvoorbeeld 3: verpakkingsmachine
Voor onze derde en laatste case gaan we naar de voedingsindustrie: een verouderde verpakkingsmachine.
Voor de ombouw
- Een verouderde sturing.
- Een meetbaarheid die te wensen overliet.
- Een achterhaalde gebruikersinterface.
- …
Wat deden wij?
- Motoren vervangen
- Nieuwe sturing integreren
- Nieuwe gebruikersinterface implementeren
- Sensoren voorzien.
- Nieuwe elektrische schema’s
Prijs ombouw van deze machine
Ook hier een evenwicht tussen het materiaal en de werkuren.
Prijs ombouw machine: conclusie?
Wat leren we hieruit?
- Tel niet alleen wat u ziet. Hou ook rekening met uren voor meetings en interviews, projectopvolging, opleiding…
- Om een eerste idee te krijgen van die werkuren: doe de kosten voor wat u ziet maal twee. Zo heeft u een goed beeld op het totale kostenplaatje.
Heeft u vragen over deze berekeningen? Of wilt u uw business case graag afstemmen met ons? Neem dan contact op!
